美光芯片：三維堆疊技術引領存儲產業新紀元
存儲芯片：驅動數字文明進步的隱形引擎
在半導體產業迎來"后摩爾時代"的今天，存儲芯片技術正經歷從平面架構到三維集成的范式轉移。根據麥肯錫《2025全球半導體趨勢報告》，3D NAND市場將以19.2%的年復合增長率擴張，而DRAM技術創新將貢獻未來五年數據中心性能提升的43%。這一變革背后，是美光科技等領軍企業將技術突破與產業洞察深度融合的戰略實踐。
技術演進與商業價值共生

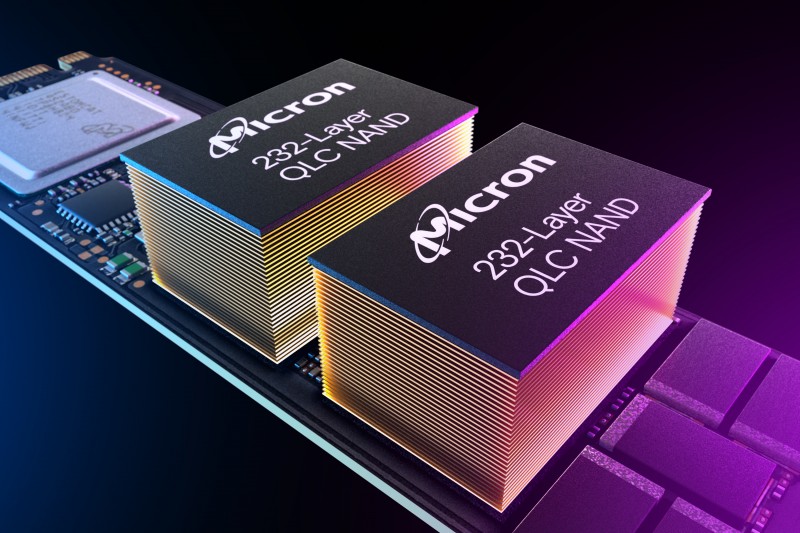

美光232層3D NAND技術的突破性進展，印證了Gartner"垂直堆疊決定存儲未來"的預判。該技術通過電荷陷阱閃存架構（CTF）將單元尺寸縮小至15nm，配合原子層沉積（ALD）工藝，使單芯片容量突破1TB門檻——這相當于在顯微鏡下建造80層的數據大廈。值得注意的是，技術參數轉化為商業價值的路徑愈發清晰：美光2024年企業白皮書披露，其176層NAND已為云服務商降低28%的TCO（總擁有成本），這正是IDC預測中"存儲架構重構云經濟"的典型案例。
產業變革的思想領導力

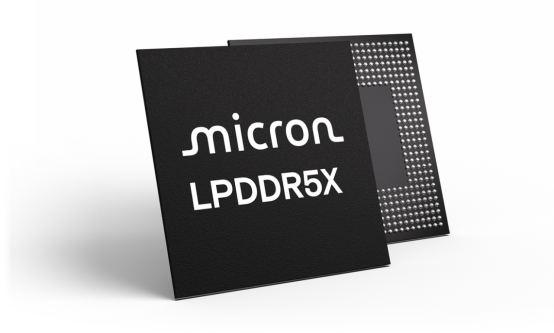

在自動駕駛與AI計算爆發式增長的背景下，美光與波士頓咨詢聯合發布的《存儲技術賦能智能邊緣》白皮書指出：LPDDR5X內存的0.3毫秒延遲特性，將推動ADAS系統決策速度提升40%。這種技術領導力正在重塑產業格局——Counterpoint數據顯示，采用美光車規級芯片的電動汽車廠商，其自動駕駛系統OTA更新成功率高達99.7%，遠超行業平均92.1%的水平。而美光實驗室提出的"存算一體"路線圖，更被SEMI國際半導體協會納入《2030年異構集成技術藍圖》。
可持續創新的未來路徑
面對全球芯片產業"效能與環保"的雙重挑戰，美光在《半導體碳中和實踐報告》中率先提出"每瓦特性能倍增計劃"。其西安工廠通過光伏供電與熱回收系統，實現每萬片晶圓減排4.3噸CO?的行業標桿。這種將EUV光刻精度（13.5nm）與綠色制造結合的實踐，正在被臺積電、三星等企業納入技術路線圖，印證了伯恩斯坦咨詢"可持續性即競爭力"的行業判斷。
