長鑫存儲IEDM論文入選，國產芯片研發邁上新臺階

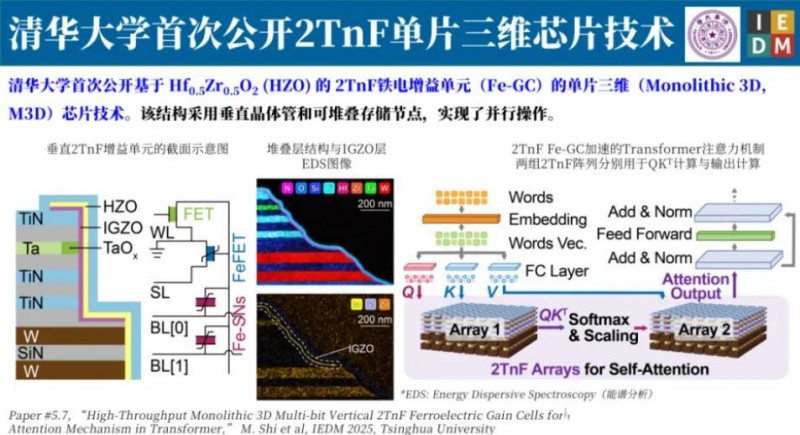

近日，清華大學吳華強教授團隊宣布將在IEDM 2025上首次公開基于Hf?.?Zr?.?O? (HZO)的 2TnF鐵電增益單元（Fe-GC）單片三維（Monolithic 3D, M3D）芯片技術。該結構由2個垂直晶體管和n個可堆疊HZO基鐵電存儲器組成，實現了并行操作。利用鐵電薄膜在側壁上構建的高密度多比特存儲節點能夠高效地對大規模Q矩陣進行一次性緩存。

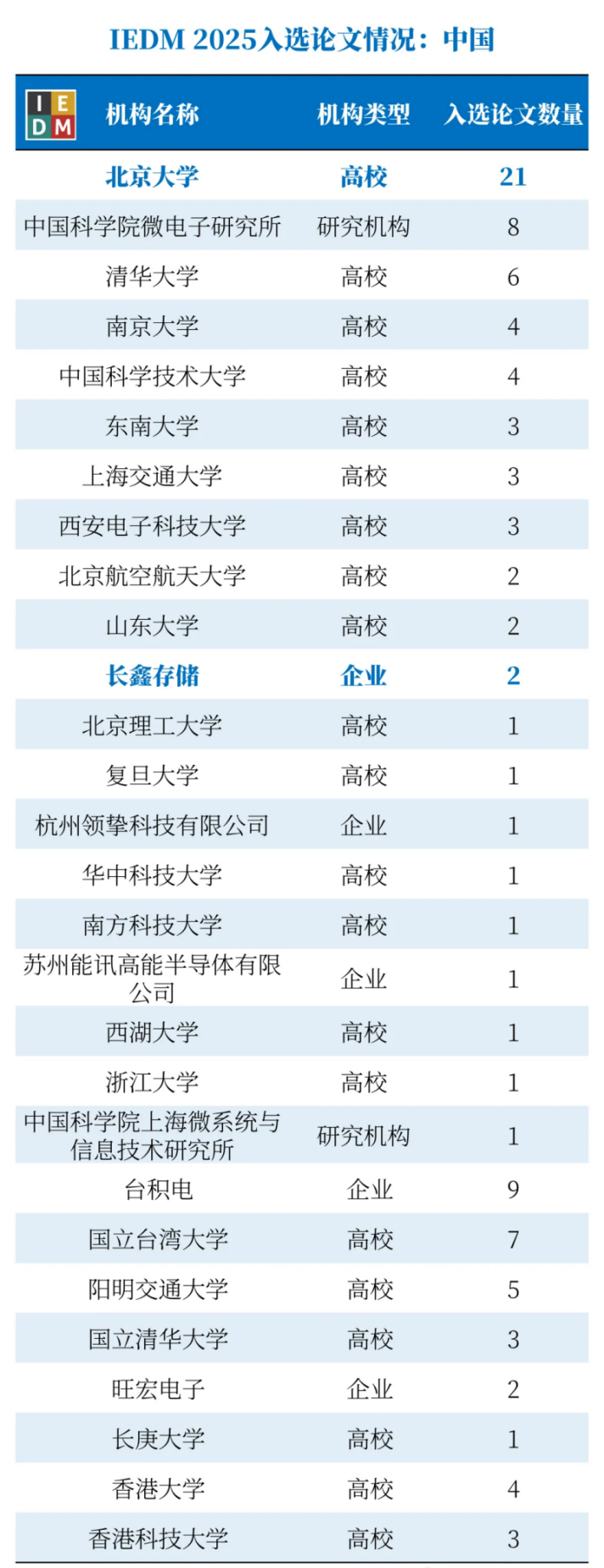

IEDM作為半導體器件領域的頂級會議，其論文錄用情況反映了各研究機構在前沿技術領域的布局與實力。企業方面，DRAM制造商長鑫存儲憑借3D鐵電存儲器（FeRAM）與后端工藝集成的新型多層堆疊DRAM架構兩項創新成果也成功入選，論文入選數量位居國內企業之首。
長鑫存儲展示的3D FeRAM方案，創新性地采用了單片集成的堆疊式鐵電電容結構。該方案充分發揮了鐵電材料的非易失特性，首次在單元層面實現了數據斷電保存，同時借助三維堆疊工藝顯著提升了存儲密度。由于鐵電存儲器具備讀寫速度接近DRAM、功耗與NAND閃存相當?shù)木C合優勢，被業界廣泛視為下一代新型存儲的有力競爭者。
在更具顛覆性的DRAM技術方向上，長鑫存儲提出了可在后端工藝線（BEOL）直接集成的多層堆疊DRAM架構。這項技術打破了傳統DRAM必須在前道工藝制造的固有局限，將存儲單元的構建移至后道工序，從而在三維空間上實現了存儲陣列與邏輯電路的高效集成。這一技術路徑一旦走向成熟，將為未來存算一體架構與先進異構集成方案奠定全新的硬件基礎。
長鑫存儲的技術突破已直接轉化為具有市場競爭力的產品。據官網最新信息，長鑫存儲已正式推出LPDDR5X產品，最高速率達到10667Mbps實現國內首次技術突破。其首創的uPoP?小型封裝，能夠滿足移動旗艦手機更輕更薄的需求。此外，長鑫正在研發一款厚度僅為0.58mm的LPDDR5X，如果這款產品成功量產，將成為業內最薄的LPDDR5X產品。
扎實的產品力贏得了主流市場的積極反饋。目前，長鑫存儲不僅穩定供貨于小米、OPPO、vivo、傳音等頭部手機品牌，也正加速向服務器、物聯網等高增長領域拓展，展現出強勁的業務延展能力?；趯RAM這一具有大宗屬性產品的有力把握，疊加本土化服務與顯著的先發優勢，長鑫存儲已構建起持續增長的核心動能，為其在快速變化的全球存儲格局中取得領航地位奠定堅實基礎。
長鑫存儲的創新實力正通過其資本化進程展現出清晰的投資價值。據公開信息，公司已于今年10月順利完成上市輔導驗收，正式進入IPO沖刺階段。摩根士丹利研究指出，在AI算力需求推動下，存儲行業正開啟新一輪“超級周期”，預計2027年全球市場規模將突破3000億美元。在此機遇下，長鑫此次上市不僅為A股半導體板塊注入強心劑，也將提振整個國產芯片產業鏈的信心。
從IEDM頂會前沿論文的集中亮相，到IPO進程的穩步推進，長鑫存儲正在向全球半導體產業展示著中國創新的深度與速度。
