工藝命名大改，英特爾在下什么棋？（上篇）
在北京時間的7月27日凌晨，英特爾舉辦了其intel-accelerated的在線直播，在這一個直播中，英特爾向外界展示了其下一步的戰略目的，并且對于英特爾旗下產品的技術路線進行了進一步的公布。
在一開始的開場中，英特爾首先進一步向外界介紹其IDM 2.0戰略。在介紹IDM 2.0戰略是，英特爾官方提到，IDM 2.0戰略在現階段將包含三個部分，首先是在對英特爾內部的產品提供更加優秀的內容，進一步提升交付能力，并且推展新一代的工藝技術。其次是對于其他的客戶來說，將進行持續的優化，為不同類型的客戶提供最佳產品供應，根據客戶的需求進一步匹配到代工能力。最后是將建立持續性的投資，通過的大規模的投資獲得半導體大規模的制造和封裝能力。
在現階段英特爾再一次強調公布了旗下的IDM 2.0計劃，意在進一步宣傳其具備代工能力，可以承接此后的半導體訂單，并且可以使用英特爾旗下的各項制造能力，滿足用戶的需求。英特爾在是隨后的動作也進一步反映了這一點。
英特爾在進一步的演講中提到，從1997年開始，半導體代工業內已經使用了多年的基于納米的傳統制程節點命名方法已經不再和晶體管實際的柵極長度相對應。在現階段，各家半導體廠商都在采用自家的命名規則，這造成了客戶群體的認知混亂，因此英特爾希望建立一個全新的標準，不再以傳統的節點命名進行劃分，而是建立一個全新的命名體系，讓外界對于半導體的制程有更加清晰的認知。
在此前我們的《泡問泡答：英特爾的10nm之路為什么那么慢？》提到過英特爾在進入10nm階段進度緩慢的原因，而在其中我們介紹過，英特爾在進入10nm階段時采取了一系列的措施，導致工藝難度的上升，并且導致最后進度的緩慢。除此之外，在納米制程的眾多關鍵性指標上，英特爾的10nm和臺積電的7nm差距很小，這就是由于兩者間采用了不同的節點命名方式，雖然基本參數相同，但是在宣傳上英特爾的10nm聽起來就是不如臺積電的7nm強。
所以現階段英特爾對半導體制程命名規則的更改一方面就是為在對于外界的宣傳上取得更好的優勢，一方面也是為了宣傳其作為“摩爾定律”的發明者，依然處在半導體制造業的領先前沿地位。
具體英特爾干了什么？讓我們接著往下看。英特爾此次公布了其未來接近10年的技術路線圖，并且對現階段到未來的2025年路線有進一步的介紹。

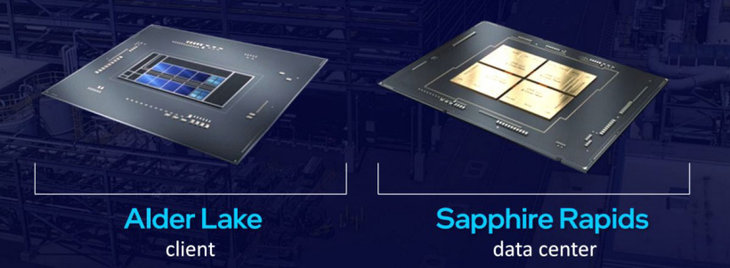

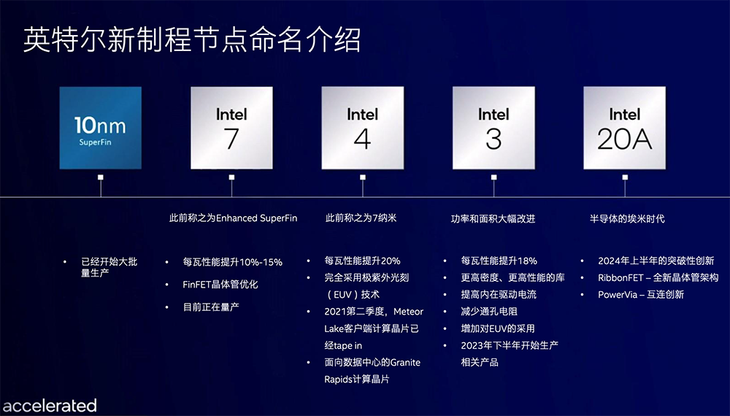

在英特爾公布的內容上，英特爾此前推出的英特爾10nm工藝將依然稱之為英特爾10nm，而在10nm之后的增強型 SuperFin 上將從以前的命名更改為全新的英特爾7。英特爾7和此前的英特爾 10nm SuperFin 相比，每瓦性能將提升約 10%-15%。而在今年下半年推出基于 Alder Lake架構的消費級產品也就是傳聞的第12代CPU將采用 Intel 7 工藝，隨后是面向數據中心的 Sapphire Rapids 預計將于 2022 年第一季度投產。22年除了上面的產品之外，也將在2022 年初上市Ponte Vecchio GPU 同樣采用了 Intel 7 工藝，其中集成了基片（base tiles）和 Rambo 緩存晶片（Rambo cache tiles）。
在英特爾7的工藝節點上，英特爾宣布在這一代的工藝節點上將推出英特爾旗下首款異構和大小核心處理器。由此將有可能為市場帶來與此前不同的CPU架構方案。

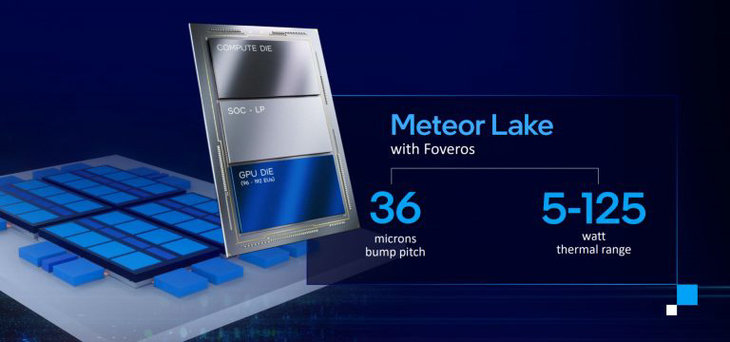

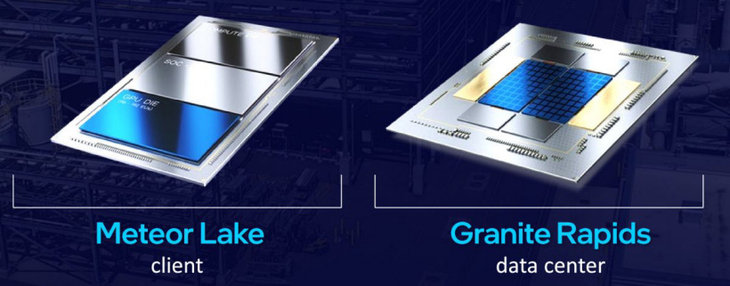

在英特爾7之后是英特爾4工藝節點，根據英特爾官方的消息，英特爾4的每瓦性能將比英特爾 7 提高 20%。首批采用英特爾4工藝節點的產品是Meteor Lake 架構的產品和 Granite Rapids架構的產品。
英特爾在這一次的活動上也介紹了將會獲得來自 ASML 的第一臺High-NA EUV 光刻機，將定義、構建和部署下一代高數值孔徑 EUV（High-NA EUV）。在此基礎上，英特爾將在其中的英特爾4節點上全面采用EUV工藝進行制造，并且將在后續的英特爾3節點上進一步將EUV工藝應用到其他的生產。
英特爾4之后是英特爾3工藝節點，英特爾3工藝節點將相比較于上一代提供 18% 的 perf/watt 提升。實現更高的能量傳遞，減低能量和信號的損耗。英特爾3工藝預計將在2023年下半年推出。

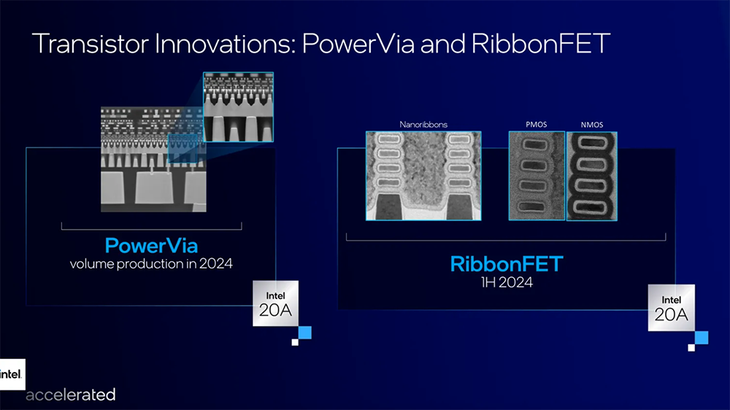

隨后的英特爾的20A工藝節點，其中的A代表為埃，為 0.1nm，20A 也就是 2nm，預計將在2024年的上半年推出。在這一個英特爾20A的工藝上，英特爾將引入RibbonFET 和 PowerVia 兩種創新工藝。
其中的PowerVia 是英特爾獨有的并且是業界首個背面電能傳輸網絡，可消除晶圓正面供電布線來優化信號傳輸。RibbonFET 技術能加快了晶體管開關速度，同時實現與多鰭結構相同的驅動電流，并且實現更小的體積占用。
英特爾官方也宣布，從英特爾20A 更進一步的英特爾18A 節點也已在研發中，將于 2025 年初推出，它將對 RibbonFET 進行改進，在晶體管性能上實現又一次重大飛躍。作為半導體領域的巨頭，我們可以期待其推出的產品。
總結：英特爾的這一次活動對其工藝路線有了進一步的秀出，讓未接對其的IDM 2.0戰略有了進一步的認知。除此之外英特爾也通過自己的技術產品對其能力有更好的展示，未來英特爾還將會有進一步的動作，下期將各位帶來進一步的分析。
